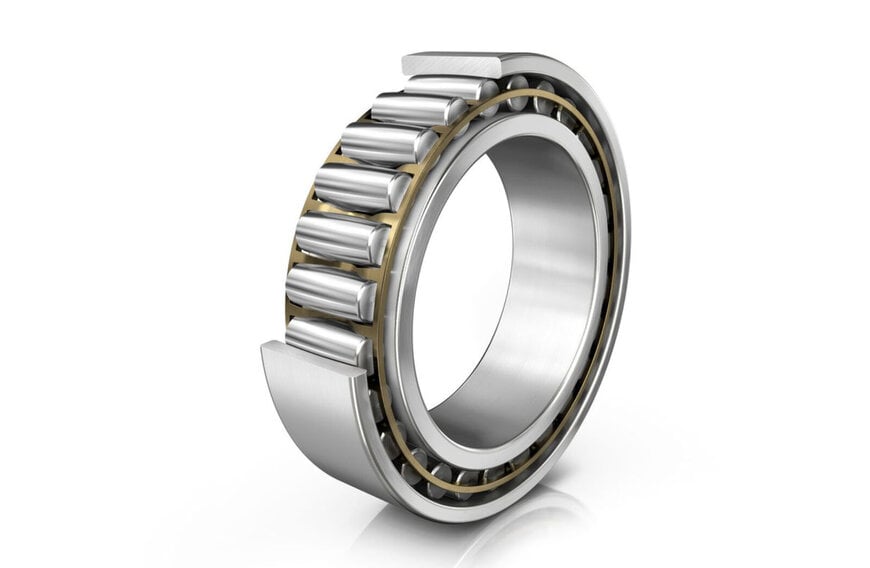

Toroidalrollenlager für Papiermaschinen und Hochlastanwendungen

Neue Toroidalrollenlager für Papiermaschinen wurden entwickelt, um hohe Belastungen, Wellendurchbiegungen und thermisch bedingte Längenausdehnungen in Hochgeschwindigkeitsanwendungen der Papierindustrie zu kompensieren. Die Lagertechnologie kombiniert Eigenschaften von Pendelrollen- und Zylinderrollenlagern innerhalb eines modularen 2-in-1-Designs.

Wälzlagertechnologie für extreme Betriebsbedingungen
Papiermaschinen stellen hohe Anforderungen an Wälzlager, darunter Feuchtigkeit, hohe Temperaturen, starke Vibrationen, hohe Drehzahlen sowie lange Wartungsintervalle. Die FAG TORB-Toroidalrollenlager wurden speziell für Anwendungen wie Trocken- und Yankee-Zylinder sowie Press- und Thermowalzen entwickelt.

Die Lager übernehmen die Funktion eines Loslagers und werden typischerweise mit Pendelrollenlagern als Festlager kombiniert. Diese Konfiguration ermöglicht die Kompensation thermischer Längenausdehnungen und Fluchtungsfehler innerhalb der Wellenlagerung und trägt zur Verlängerung der Systemlebensdauer bei.

Kompensation von Wellendurchbiegungen und axialen Bewegungen
Das Laufbahnprofil der TORB-Lager sorgt für eine gleichmäßige Spannungsverteilung und reduziert die Reibung während des Betriebs. Die selbsttätige Positionierung der Wälzkörper verteilt die Last über die gesamte Rollenlänge und verbessert dadurch Stabilität und Laufverhalten.

Die Lagerkonstruktion ermöglicht die nahezu reibungsfreie Kompensation axialer Längenänderungen von bis zu ±10 Prozent der Lagerbreite. Zusätzlich können Verkippungen bis 0,5° ausgeglichen werden, ohne die Tragfähigkeit oder die erwartete Lebensdauer negativ zu beeinflussen.

Dadurch lassen sich Fluchtungsfehler und Wellendurchbiegungen in Hochleistungsmaschinen wirksam kompensieren. Gleichzeitig reduzieren die Lager axiale Schwingungen innerhalb des Gesamtsystems und tragen zu einem vibrations- und geräuscharmen Betrieb bei.

Hohe radiale Tragfähigkeit und reduzierte Betriebskosten
Die spezielle Innengeometrie der Toroidalrollenlager ermöglicht eine hohe radiale Tragfähigkeit für Anwendungen mit kontinuierlich hohen Belastungen. Die X-life-Premiumqualität reduziert Reibungsverluste und trägt zu geringerem Schmierstoff- und Energieverbrauch bei.

Durch die Kombination aus geringerer Reibung, reduzierter Vibration und höherer Belastbarkeit unterstützt die Lagertechnologie eine höhere Maschinenverfügbarkeit und verlängerte Wartungsintervalle. Dies wirkt sich insbesondere auf die Gesamtbetriebskosten (Total Cost of Ownership, TCO) von Papiermaschinen aus.

ISO-kompatibles Portfolio für industrielle Austauschbarkeit
Das Portfolio umfasst mehrere Baureihen für Wellendurchmesser von 75 mm bis 850 mm. Weitere Größen sind auf Anfrage verfügbar. Die Lager werden als Katalogprodukte in standardisierten ISO-Maßreihen gefertigt und sind mit marktüblichen Lösungen austauschbar.

Die Hauptabmessungen entsprechen DIN 616:2000 sowie ISO 15:2017. Verfügbar sind Ausführungen mit zylindrischer oder konischer Bohrung sowie Varianten mit einsatzgehärtetem Innenring. Die Lagerluftklassen umfassen CN, C3 und C4.

Die Lager sind für Betriebstemperaturen bis +200 °C ausgelegt und adressieren damit Anwendungen mit hohen thermischen Belastungen in der Papierproduktion und Energieübertragung.

Anwendungen in Papierindustrie und Prozessanlagen
Neben klassischen Papiermaschinen eignen sich die Lager für industrielle Anwendungen mit hohen radialen Lasten, axialen Bewegungen und Wellendurchbiegungen. Typische Einsatzfelder umfassen Prozessanlagen, Thermowalzen, energieintensive Produktionslinien und industrielle Antriebssysteme.

Durch die Kombination unterschiedlicher Lagertechnologien innerhalb eines abgestimmten Wälzlagerportfolios unterstützt Schaeffler Betreiber bei der Reduzierung ungeplanter Stillstände und der Optimierung von Anlagenverfügbarkeit und Papierqualität auch bei hohen Produktionsgeschwindigkeiten.

Zusätzlicher Kontext: technische Spezifikationen und Wettbewerbsvergleich, die in der ursprünglichen Ankündigung nicht enthalten sind
Im Segment der Toroidalrollenlager bieten Hersteller wie SKF mit der CARB-Lagertechnologie vergleichbare Lösungen für Anwendungen mit kombinierten axialen Verschiebungen und Fluchtungsfehlern an. Solche Lagertechnologien werden insbesondere in Papiermaschinen, Windenergieanlagen und Schwerindustrieanwendungen eingesetzt.

Wichtige Vergleichsparameter in diesem Marktsegment umfassen maximale radiale Tragfähigkeit, Kompensationsfähigkeit axialer Bewegungen, zulässige Verkippungswinkel, Reibungsverhalten sowie Temperaturbeständigkeit. Hochleistungsvarianten unterstützen typischerweise Betriebstemperaturen zwischen 150 °C und 250 °C und große Wellenabmessungen für Schwerlastanwendungen.

Die vorgestellte Lösung differenziert sich insbesondere durch die Kombination aus ISO-kompatibler Austauschbarkeit, axialer Kompensation bis ±10 Prozent der Lagerbreite, Unterstützung großer Wellendurchmesser bis 850 mm sowie der Integration in ein umfassendes Wälzlagerportfolio für Papiermaschinen und industrielle Prozessanlagen.
