Intelligente 2D-Profilsensoren für die industrielle Qualitätsprüfung

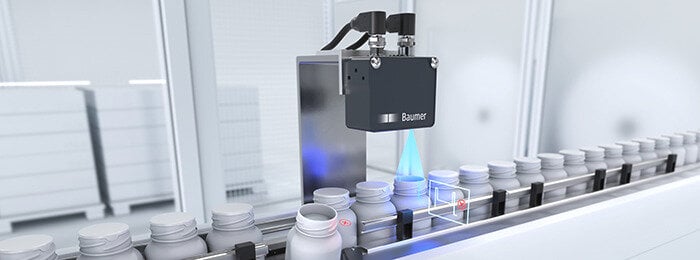

Baumer hat seine intelligenten 2D-Profilsensoren der OX-Serie aufgewertet, um Qualitätsprüfungen und Positionierungsanwendungen zu vereinfachen. Die Hardware integriert ein erweitertes Toolset, das komplexe Aufgaben wie die Anwesenheitskontrolle und Vollständigkeitsprüfung direkt im Sensorgehäuse ausführt.

Profilanalyse und Edge-Processing
Die Sensoren der OX-Serie nutzen die Lasertriangulation zur Analyse von Höhenprofilen und erreichen dabei eine Präzision von bis zu 5 µm in der Z-Achse sowie eine Auflösung von bis zu 30 µm in der X-Achse. Die Hardware deckt Messbereiche von bis zu 500 mm ab, bei Sichtfeldern von bis zu 300 mm. Die Datenauswertung erfolgt direkt im intelligenten Sensor, der die verarbeiteten Ergebnisse – wie IO/NIO-Bewertungen, Objektzählungen oder Raumkoordinaten – ausgibt, ohne dass eine externe Recheneinheit erforderlich ist. Dieses On-Board-Edge-Processing ermöglicht es den Sensoren, Lücken zu erkennen, fehlerhafte Teile zu identifizieren und komplexe Multikamerasysteme bei routinemäßigen Maßprüfungen zu ersetzen.

Netzwerkarchitektur und Schnittstellenkonfiguration
Um die Integration in industrielle Automatisierungsnetzwerke zu erleichtern, verfügen die kompakten Sensoren über Power-over-Ethernet-Funktionen (PoE), wodurch Stromversorgung und Datenübertragung in einem einzigen Kabel zusammengefasst werden. Bedienung und Konfiguration werden über ein integriertes Webinterface verwaltet, über das Ingenieure bis zu 20 verschiedene Messwerkzeuge intuitiv parametrieren können. Diese Benutzeroberfläche enthält eine Live-Visualisierungsfunktion, die es dem Bediener ermöglicht, die Messaufgabe in Echtzeit zu überwachen, die Ausrichtung zu überprüfen und Parameter direkt über einen Standard-Webbrowser zu optimieren, ohne eine proprietäre Software installieren zu müssen.

Zusätzlicher Kontext: Dieser Abschnitt detailliert technische Spezifikationen, die nicht in der ursprünglichen Ankündigung enthalten waren.
In der industriellen Bildverarbeitung unterscheiden sich „Smart-Sensoren“ von Standard-Industriekameras dadurch, dass sie sowohl die Hardware zur Bilderfassung (CMOS-Array und Optik) als auch die Bildverarbeitungsalgorithmen (DSP oder FPGA) in einem einzigen Gehäuse mit entsprechender IP-Schutzart beherbergen. Für die 2D-Profilmessung nutzt die Baumer OX-Serie das Prinzip der Lasertriangulation, bei dem eine Laserlinie auf das Zielobjekt projiziert wird. Durch die Auswertung der geometrischen Verformung dieser Linie aus einem festen Winkel berechnet der Sensor ein kalibriertes 2D-Höhenprofil. In der modernen Fertigung ermöglicht die Einbindung von Power-over-Ethernet (PoE) und standardmäßigen Industrieprotokollen (wie PROFINET oder OPC UA) die Montage dieser intelligenten Sensoren direkt an den Endeffektoren von Roboterarmen für die bildverarbeitungsgestützte Robotik (Vision-Guided Robotics – VGR). Dies erlaubt dynamische Pick-and-Place-Operationen ohne die Latenzzeit, die durch die Weiterleitung von rohen Punktwolkendaten an einen zentralen Industrie-PC entstehen würde.

Redaktionell bearbeitet von Lekshman Ramdas, Induportals-Redakteur – angepasst durch KI.

www.baumer.com
