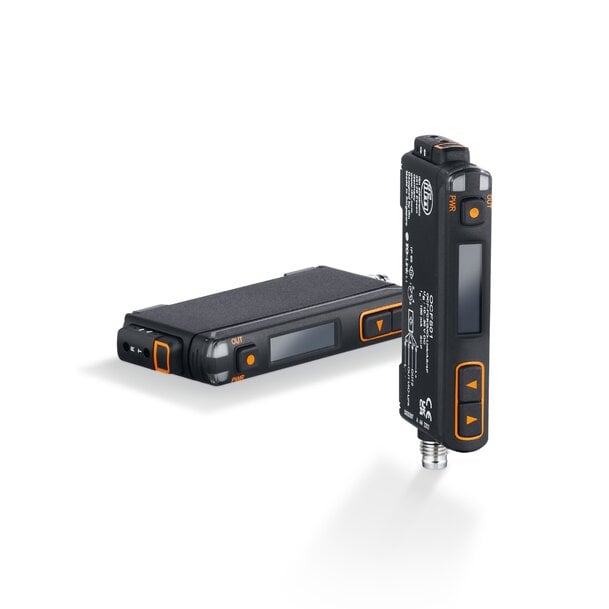

Lichtwellenleiter-Verstärker mit IO-Link-Konnektivität

Das Unternehmen ifm hat mit der OCF-Serie eine neue Generation von Lichtwellenleiter-Verstärkern für industrielle Automatisierungsanwendungen eingeführt. Diese Komponente trennt den optischen Erfassungspunkt physisch von der elektronischen Verarbeitungseinheit. Dies ermöglicht die Positionierung der Sensoren in sehr engen Räumen und erleichtert gleichzeitig die Integration von Diagnosedaten über das IO-Link-Protokoll.

Hardware-Architektur und Integration
Das OCF-Verstärkermodul verfügt über die Schutzart IP65, ohne dass eine externe Schutzabdeckung erforderlich ist. Dies ermöglicht eine direkte Montage an der Maschine oder in einem Schaltschrank über ein DIN-Schienen-Clip-Befestigungssystem. Das System integriert den mechanischen Fiberlock-Mechanismus für eine sichere Verbindung der Lichtwellenleiter ohne spezielles Werkzeug. Die Benutzeroberfläche basiert auf einem OLED-Display, das ein Zwei-Punkt-Teach-in erleichtert und die Konfiguration des Sensors in sechs verschiedenen Betriebsmodi ermöglicht. Das Gerät ist mit einer Reihe von Lichtwellenleitern kompatibel, die für extreme mechanische und thermische Belastungen ausgelegt sind, wie z. B. in Schleppketten, Hochtemperaturumgebungen oder bei Kontakt mit aggressiven Chemikalien.

IO-Link-Konnektivität und Diagnose
Die Signalübertragung erfolgt wahlweise über einen schnellen Schaltausgang oder eine bidirektionale IO-Link-Kommunikationsschnittstelle. Letztere Architektur ermöglicht eine kontinuierliche Überwachung des Hardwarestatus des Verstärkers und der Signalqualität des Lichtwellenleiters. Das System verfügt über Diagnosealgorithmen einschließlich der Funktion „cleanme“, die die speicherprogrammierbare Steuerung (SPS) bei fortschreitender Verschmutzung der Linse alarmiert, sodass eine Wartung vor einem tatsächlichen Erkennungsverlust erfolgen kann. Eine Assistenzfunktion „findme“ lässt den Lichtwellenleiter blinken, um den physischen Messpunkt während der Installations- oder Fehlerbehebungsphasen schnell zu identifizieren.

Zusätzlicher Kontext: Dieser Abschnitt detailliert technische Spezifikationen, die nicht in der ursprünglichen Ankündigung enthalten waren.
Im Bereich der industriellen optoelektronischen Sensorik basieren Lichtwellenleiter-Systeme auf dem physikalischen Prinzip der Totalreflexion. Das Licht (meist von einer roten oder infraroten LED im Verstärker emittiert) breitet sich aufgrund der unterschiedlichen Brechungsindizes zwischen dem Kern (oft aus PMMA-Polymer oder Glas) und dem umgebenden optischen Mantel (Cladding) entlang des Faserkerns aus. Diese abgesetzte Architektur ermöglicht es, in Bereichen mit extremen elektromagnetischen Interferenzen (EMI) oder hohen Temperaturen ausschließlich inerte Materialien (Glas/Kunststoff) einzusetzen, wodurch die Elektronik des Verstärkers geschützt wird. Darüber hinaus verwandelt die Integration des IO-Link-Standards (IEC 61131-9) diese Geräte von einfachen binären Sensoren (Ein/Aus) in analoge Messinstrumente. Die internen Mikrocontroller der OCF-Serie quantifizieren in Echtzeit die Lichtdämpfung durch Partikelansammlungen auf der Optik. Durch die Messung der Abweichung der Rücksignalintensität löst das System ein Voralarm-Diagnosebit („cleanme“) aus, lange bevor die kritische Schwelle für den Signalverlust zu einem ungeplanten Stillstand der Produktionslinie führt.

Redaktionell bearbeitet von Lekshman Ramdas, Induportals-Redakteur – angepasst durch KI.

www.ifm.com
