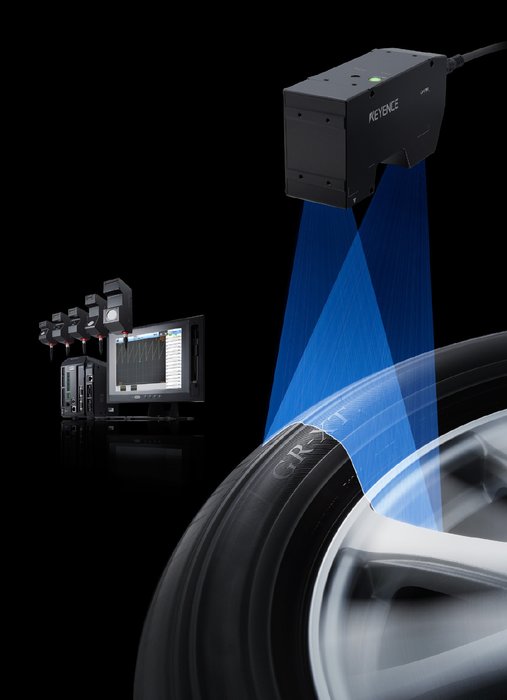

LJ-V

Dieses neue Profilmessgerät stellt einen echten technischen Durchbruch dar. Es ist 30 mal schneller als der beste Standard auf dem Markt. Und so ist es mit der Serie LJ-V möglich, die Ergebnisse eines gescannten Objekts online in einer 3D-Ansicht zu prüfen. Es zeichnet sich auch durch die Bedienungsfreundlichkeit, seiner Präzision und seiner Erkennungsstabilität aus.

Es war schon immer der Traum in vielen Bereichen der Industrie, am Ende einer Fertigungskette eine metrologische Prüfung in 3D zu erlangen. Es geht um geradezu Fundamentales: Keine manuellen Kontrollen mehr, Echtzeit-Analyse etwaiger Drifts in der Produktion und vollkommene Rückverfolgung. Unglücklicherweise war eine solche Kontrolle in vielen Fällen nicht möglich, weil die auf dem Markt erhältlichen Lösungen zwei große Nachteile aufwiesen: Die Messgeschwindigkeit entsprach oft nicht der Produktionsrate und ihre Implementierung war zu komplex.

Mit der Serie LJ-V sind Online-Hochgeschwindigkeitsprüfungen endlich möglich. Und außerdem ist die Messgenauigkeit auch bei höheren Geschwindigkeiten gewährleistet! Dies liegt an der Entwicklung spezieller Elektroniken bei Keyence und besonders eines neuen CMOS-Sensors von hoher Empfindlichkeit und dem GP64-Prozessor.

Keyence beherrscht schon seit vielen Jahren die Technik von CMOS-Sensoren. Nun bedeutet der HSE3-CMOS-Sensor noch einen weiteren Schritt vorwärts. Er ist noch schneller und bietet ein noch breiteres dynamisches Spektrum (64 mal höher als bei den besten 2D-Systemen). Dank seiner sehr hohen Empfindlichkeit können sowohl dunkle als auch glänzende Oberflächen mit Stabilität gemessen werden. Dieser Vorgang wird durch den GP64 mit seiner Verarbeitung in der Ultra-Hoch-Geschwindigkeits-Pipeline garantiert.

Die Serie LJ-G ist ungefähr 30 mal schneller als der beste auf dem Markt befindliche Standard. In einer Sekunde werden 12,8 Millionen Punkte gemessen, das heißt 64.000 Profile pro Sekunde. So kann das Gerät Zielobjekte messen, die sich mit einer Geschwindigkeit von 6,4 m/s bewegen, und zwar in Schritten von 0,1 mm.

Die Genauigkeit und die Stabilität der Detektion sind ebenfalls über dem Marktstandard.
Die Serie LJ-V7000 kombiniert einen blauen Laser (charakterisiert durch einen feineren Strahl wegen seiner kürzeren Wellenlänge) mit einem das Laserlicht maximal fokussierenden 2D-Ernostar-Objektiv. Im Ergebnis ist der Strahl sehr fein und von hoher Intensität und schafft die Grundlage für eine sehr stabile und hohe Profilgenauigkeit. Im Betrieb ist die Genauigkeit ±7,6 µm, bei einer Wiederholgenauigkeit von 0,4 µm. Die Linearität beträgt 0,1% des Messbereichs. Der blaue Laser bietet außerdem aufgrund seiner im Vergleich zu einem roten Laser auf Zielobjekten von hoher Temperatur geringeren Streuung eine stabilere Detektion.

Außerdem verwendet Keyence eine doppelte Lichtquelle. Die Unterschiede der Lichtmenge werden verarbeitet, um die vielfachen Probleme durch Reflexion, die die Messung stören, zu identifizieren. Diese Eigenschaft, bekannt als Doppel-Polarisation, ist weltweit einzigartig. Sie erweist sich als entscheidend für die Messung von Metallen mit komplexen Profilen und Oberflächen.

Die Implementierung ist erheblich vereinfacht worden, so dass sie jedem zugänglich ist. Die Serie LJ-V bietet 74 leicht zu konfigurierende Messalgorithmen, mit denen die gebräuchlichsten Messungen zu konfigurieren sind. Hervorzuheben ist, dass 16 gleichzeitige Messungen auf ein und demselben Profil durchgeführt werden können. Als weitere bedeutende Innovation ist der LJ-V mit einem Feature ausgestattet, dass aus 2D gemessenen Profilen ein 3D-Profil generiert werden kann. Ein spezialisierter Programmierer ist nicht mehr vonnöten da eine automatische Positionsjustierung diverse Positionierungsabweichungen der zu messenden Teile berücksichtigt. Der Bediener kann während der Justierung oder der Messung die Ergebnisse unmittelbar auf einem speziell entwickelten Touchscreen verfolgen. Auch die Verbindung mit einem handelsüblichen Monitor ist möglich.

Die Referenzlängen reichen bis 300 mm für Profile von 240 mm.
Weiterhin ist die Serie LJ-V dank ihrer Schutzklasse IP67 als robust zu bezeichnen. Sie erfüllt auch die Norm IEC 68-2-29 für Schock- und Vibrationsfestigkeit. So können Teile aller Größen nahe am Fertigungsgeschehen gemessen werden.

Zusammengefasst: Die Serie LJ-V präsentiert sich als eine höchst effektive Lösung für die Bereiche Elektronik, Metallbearbeitung sowie im Bereich der Kunststofftechnik und Elastomere. Sie bietet eine schnelle Anlagenrendite.

  Fordern Sie weitere Informationen an…
