Verlinde

STAGEMAKER SR1

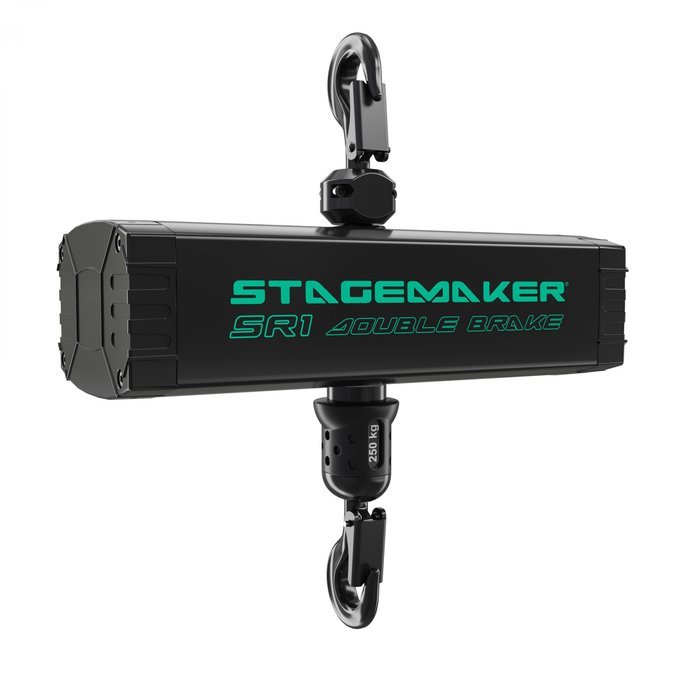

Der STAGEMAKER SR1 ist die Version für kleine Lasten – bis zu 250 kg an einem Laststrang (500 kg zweisträngig) – der neuen Kettenzug-Serie für die Unterhaltungsindustrie STAGEMAKER SR von Verlinde. Mit einem Gewicht von nur 10,5 kg und sehr hoher Kompaktheit lässt sich der STAGEMAKER SR1 problemlos in einen 12 Zoll Aluminiumträger einbauen. Er ist standardmäßig mit einer Doppelbremse, der spezifischen CHAINFlux®-Kettenführung, dem patentierten PerfectPush®-Kettenrad und gummierten Handhabungsbereichen an den Hakenblöcken ausgestattet.

STAGEMAKER SR1
STAGEMAKER SR1 mit Doppelbremse für bis zu 250 kg an einem Strang

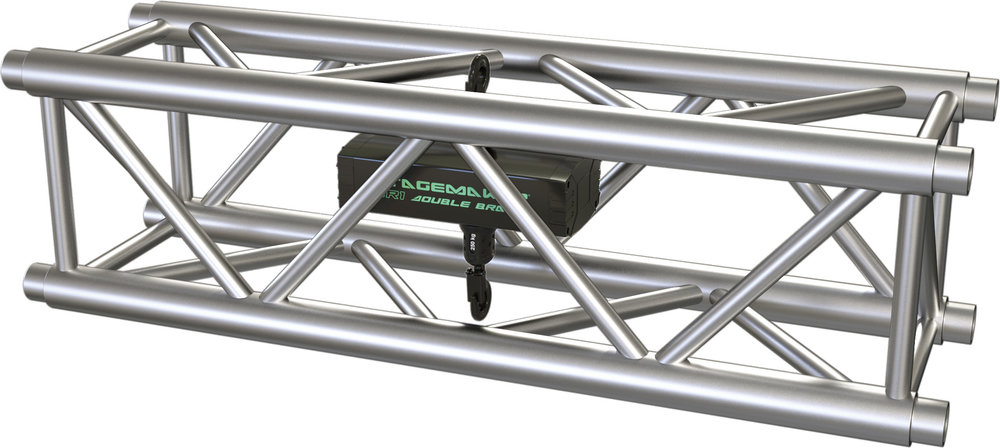

Der STAGEMAKER SR1 ist die perfekte Lösung für Traglasten von 250 kg ( einsträngig ). Selbst mit zwei Bremsen kann er dank seines kompakten Designs (L 344 x B 153 x H 100 mm) problemlos in einen 30 cm quadratischen Aluminiumträger integriert werden. Damit verhindert er, dass oberhalb des Trägers Platz verloren geht, und verbessert gleichzeitig die Optik. Sein neues ergonomisches Design und seine schwarze Farbe sorgen dafür, dass er sich harmonisch in sein Umfeld einfügt. Darüber hinaus ist der Stagemaker SR1 mit beidseitig drehbarem Last haken ( Ausführung A ) sowie einer einstellbaren Rutschkupplung ausgestattet. Der Stagemaker SR1 ist ohne Umbau als Kettenzug oder Kletterzug einsetzbar. Der Geräuschpegel ist mit ca. 50dB sehr niedrig.

Der STAGEMAKER SR1 wird mit Hubgeschwindigkeiten von 4 m/min im dreiphasigen und 3 m/min im einphasigen Betrieb angeboten. Jedes Modell ist in der Ausführung A, B oder S erhältlich. Bei der Ausführung A handelt es sich um einen Motor mit Direktspannungssteuerung, bei der Ausführung B um einen Motor mit Schützsteuerung. Die Version S ist für den Einphasenbetrieb vorgesehen. Dank seiner Nenntragfähigkeit an einem Strang entspricht dieser Kettenzug bei 125 kg dem iguw SQ P2 D8 Plus Standard.

Der STAGEMAKER SR1 ist mit den besten Sicherheitsvorrichtungen ausgestattet, um die geltenden Normen und Vorschriften zu erfüllen. Er ist standardmäßig mit einer Doppelbremse ausgerüstet und dementsprechend mit der iguw SQ P2 D8 Plus kompatibel. Darüber hinaus besitzt er das neue und einzigartige Kettenradsystem „PerfectPush®“ der STAGEMAKER-SR-Serie mit Zwischenzähnen für den Kettenantrieb sowie das Kettenführungssystem „CHAINFlux® MKII“. Mit dem neuen Drehmomentbegrenzer sorgt die Positionierung der Kupplung im Getriebe dafür, dass die Last unabhängig von den Betriebsbedingungen sicher von der Bremse gehalten wird. Dank des standardmäßigen elektrischen Endschalters des Typs Limitflux in der Ausführung B ist die maximale obere und untere Hakenstellung für den Benutzer sichergestellt.

STAGEMAKER SR1

Mit dem SR1 erweitert die STAGEMAKER-SR-Serie ihr Anwendungsspektrum, um alle Anforderungen im Bereich der einsträngigen Kettenzüge bestmöglich zu erfüllen. Im Angebot sind nunmehr: der SR1 für Lasten bis 250 kg, der SR2 bis 320 kg, der SR5 bis 500 kg, der SR10 bis 1 000 kg und der SR25 bis 2 500 kg.

Weitere Informationen und die Liste unserer Vertriebspartner finden Sie unter: www.stagemaker.com.
