Inline-Barcodüberprüfung für industrielle Rückverfolgbarkeit

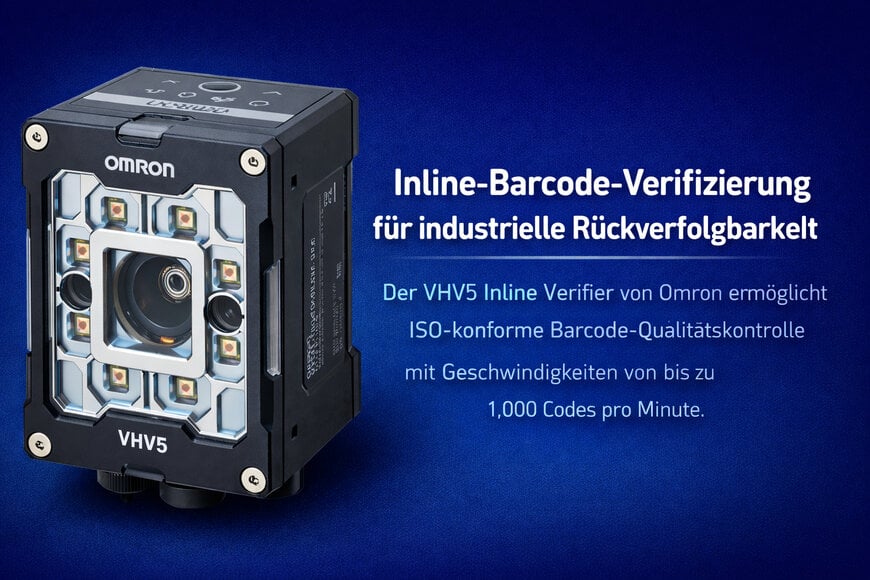

Inline-Barcodverifikationssysteme ermöglichen es Herstellern, die Lesbarkeit und Normkonformität von Identifikationscodes unmittelbar nach dem Markieren oder Drucken zu bewerten. Omron hat eine Hochgeschwindigkeits-Verifikationstechnologie entwickelt, die 1D-, 2D- und Direct-Part-Mark-Codes (DPM) direkt in der Produktionslinie überprüft und damit Rückverfolgbarkeitsanforderungen in automatisierten Fertigungs- und Verpackungsprozessen unterstützt.

Echtzeit-Barcode-Qualitätskontrolle in Produktionslinien
Die Qualität von Barcodes spielt eine zentrale Rolle in industriellen Rückverfolgbarkeitssystemen. Während der Produktion aufgebrachte Codes müssen über interne Logistikprozesse, Endmontage, Distribution und Nutzung hinweg zuverlässig lesbar bleiben. Fehler beim Markieren oder Drucken können automatisierte Scanprozesse stören und die Einhaltung von Dokumentationsanforderungen in der Lieferkette gefährden.

Die von Omron entwickelte Inline-Verifikationstechnologie begegnet dieser Herausforderung, indem sie Barcodes direkt während der Produktion validiert. Das System führt eine Echtzeit-Verifikation von Code 128-, Data Matrix-, QR- und Direct-Part-Mark-Codes (DPM) mit Geschwindigkeiten von bis zu 1.000 Codes pro Minute durch.

Dieser Ansatz ermöglicht es Herstellern, Markierungsfehler unmittelbar nach der Codeerzeugung zu erkennen. Treten Probleme beim Drucken oder Lasermarkieren auf, können sie behoben werden, bevor das Produkt in nachgelagerte Prozessschritte gelangt.

Inline-Verifikation fungiert somit als Bestandteil einer digitalen Lieferkette und stellt sicher, dass Produktkennzeichnungen während automatisierter Logistik- und Fertigungsabläufe lesbar und normkonform bleiben.

Einhaltung internationaler Barcode-Verifikationsstandards
Industrielle Barcode-Verifikationssysteme müssen die Codequalität gemäß international anerkannten Messstandards bewerten. Die Omron-Technologie verwendet je nach Codetyp verschiedene ISO-basierte Methoden.

Die Anwendung dieser Standards gewährleistet konsistente und reproduzierbare Bewertungsergebnisse für Etiketten, Verpackungen und dauerhaft markierte Bauteile.

Solche Verifikationsprozesse sind besonders relevant in Branchen wie Automobilindustrie, Medizintechnik, Elektronik, Pharmaindustrie und allgemeiner Industrieproduktion, in denen Produkt-Rückverfolgbarkeit häufig regulatorisch vorgeschrieben ist.

Optisches Design für anspruchsvolle Oberflächen
Die Genauigkeit der Barcode-Verifikation hängt stark von den Bildaufnahmebedingungen ab. In industriellen Umgebungen treten häufig reflektierende Metalle, gebogene Verpackungen oder Oberflächen mit geringem Kontrast auf, die Messergebnisse verfälschen können.

Um diese Herausforderungen zu bewältigen, nutzt das Verifikationssystem eine geneigte koaxiale Beleuchtung. Diese Beleuchtungstechnik reduziert Reflexionen und verbessert die Kantenerkennung. Durch die gezielte Beleuchtung unter einem optimierten Winkel wird die Lesbarkeit von Codes auf reflektierenden oder gekrümmten Oberflächen verbessert.

Diese optische Konfiguration ist besonders effektiv für DPM-Codes auf Metallkomponenten, glänzende Etiketten und gebogene Kunststoffverpackungen, wie sie in Hochgeschwindigkeits-Montage- und Verpackungslinien häufig vorkommen.

Bildkorrektur für schräge oder gekrümmte Installationen
Produktionslinien stellen oft mechanische Einschränkungen dar, die eine exakt senkrechte Kameraposition zum Code verhindern. Verzerrungen durch gekrümmte Oberflächen oder schrägen Blickwinkel können Barcode-Bewertungsparameter beeinflussen.

Um diese Effekte zu kompensieren, integriert das System Unwarp-Transformationsalgorithmen, die geometrische Verzerrungen im aufgenommenen Bild korrigieren. Dadurch können Parameter wie die axiale Nichtgleichförmigkeit von 2D-Codes präzise gemessen werden.

Zusätzlich sorgt eine Flat-Field-Korrektur für eine gleichmäßige Beleuchtung und Pixelantwort über das gesamte Sichtfeld der Kamera. Dadurch wird verhindert, dass Unterschiede in der Beleuchtungsintensität die Bewertung beeinflussen.

Gemeinsam gewährleisten diese Bildverarbeitungstechniken eine konsistente Barcode-Verifikation selbst in kompakten Produktionsanlagen mit begrenztem Installationsraum.

Integrierte Datenvalidierung und Systemkonfiguration
Neben der visuellen Überprüfung erfordert die Barcode-Qualitätskontrolle auch eine Validierung der codierten Datenstruktur. Das System beinhaltet daher eine GS1-Syntaxprüfung, die bestätigt, ob das Datenformat den GS1-Identifikationsregeln entspricht, die in globalen Logistik- und Einzelhandelslieferketten verbreitet sind.

Die Konfiguration und Überwachung erfolgt über eine browserbasierte Benutzeroberfläche, sodass keine spezielle Softwareinstallation erforderlich ist. Ein geführter Kalibrierungsassistent unterstützt bei der Einrichtung und stellt sicher, dass das Bildgebungssystem die erforderliche Verifikationsgenauigkeit einhält.

Diese Funktionen erleichtern die Integration in industrielle Umgebungen und ermöglichen gleichzeitig eine kontinuierliche Überwachung und Diagnose der Barcode-Verifikationsprozesse.

Rolle in der automatisierten Fertigungs-Rückverfolgbarkeit
Barcode-Verifikationstechnologien sind ein wesentlicher Bestandteil moderner Rückverfolgbarkeitsinfrastrukturen in der Fertigung. Durch die Validierung von Codequalität und Datenstruktur unmittelbar nach dem Markieren reduzieren Inline-Systeme das Risiko, dass unlesbare Identifikatoren in nachgelagerte Logistikprozesse gelangen.

Diese Verifikationssysteme gewinnen zunehmend an Bedeutung in automatisierten Produktionsumgebungen, in denen Barcode-Scanning die digitale Dokumentation, Produktgenealogie und regulatorische Compliance entlang der gesamten Lieferkette unterstützt.
