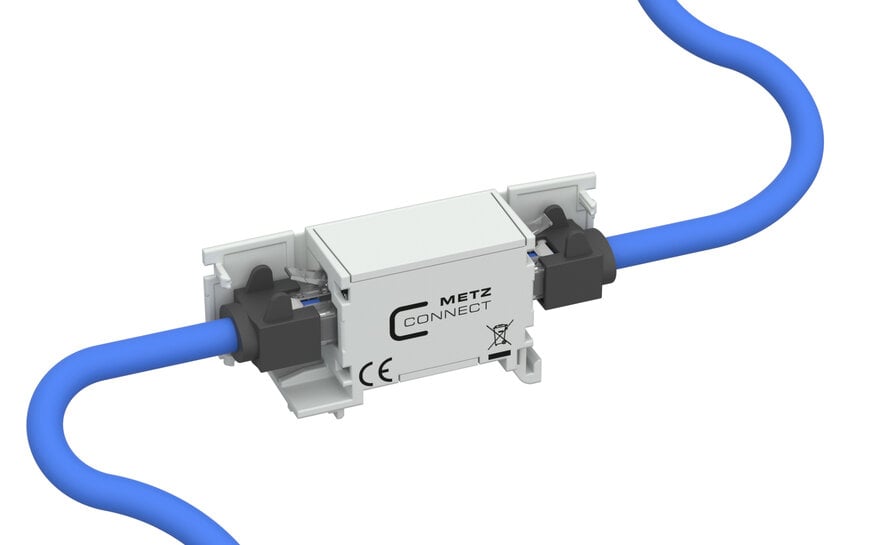

Plug-and-Play Netzwerksystemlösungen für intelligente Zählerschränke

Metz Connect führt neue Zählerschrank-Kupplungen und Patchkabel als Plug-and-Play-Lösungen für Gebäude und Industrieanlagen ein. Die Datenverbindungssysteme verbinden steuerbare Verbrauchseinrichtungen, Erzeuger und Kommunikationsgeräte in Smart-Meter-Infrastrukturen.

Bewältigung der industriellen Herausforderung
Das Messstellenbetriebsgesetz schreibt den stufenweisen Austausch alter Stromzähler gegen intelligente Messsysteme bis 2032 vor. Gesetzliche Vorgaben des Energiewirtschaftsgesetzes verpflichten Betreiber von Erzeugungsanlagen ab 7 kW sowie Verbraucher mit einem Jahresstromverbrauch über 6.000 kWh dazu, Einrichtungen wie Wärmepumpen, Wallboxen und Batteriespeicher steuerbar auszulegen. Im Elektroverteiler müssen Datenleitungen, die an spannungsführenden Leitern vorbeigeführt werden, entweder separat isoliert werden oder einer Stoßspannung von 6 kV standhalten, um elektrische Störungen und Brandrisiken abzuwenden.

Technische Architektur und Standards
Die Systemlösung basiert auf RJ45- und RJ12-Kupplungen gemäß DIN VDE 0603-100 und IEC 60603-7-5. Diese Komponenten werden mit Cat. 6A Patchkabeln nach IEC 60603-7-51 kombiniert, die Bandbreiten bis 10 Gbit/s übertragen. Die Patchkabel weisen eine geprüfte Stoßspannungsfestigkeit von 6 kV auf und erfüllen damit die Sicherheitsanforderungen der VDE-AR-N 4100:2026-04 ohne zusätzlichen Isolierschlauch. Die Kupplungsgehäuse bestehen aus glasfaserverstärktem PA66 mit Schutzart IP20 gegen Staubablagerungen auf ungenutzten Steckplätzen.

Bereitstellung und operative Integration
Die Kupplungen werden auf Standard-Tragschienen im Zählerraum, am Anschlusspunkt für Zähler sowie im anlagenseitigen Anschlussraum montiert. Sie koppeln das Kommunikationsmodul des Smart-Meters mit dem Router über Netzwerkschnittstellen, die mindestens der Kategorie 5 nach DIN EN 50173 mit 100 Mbit/s entsprechen. Da die 6-kV-geprüften Patchkabel keine nachträgliche Schutzschlauch-Isolierung im Verteilergehäuse benötigen, vereinfacht sich der physische Montageaufwand. Integrierte Beschriftungsfelder an den Kupplungen unterstützen die strukturierte Kennzeichnung der Datenleitungen bei der Inbetriebnahme.

Anwendungen und industrielle Einsatzbereiche
Die Netzwerkarchitektur wird in Zählerschränken des Wohnungsbaus sowie in industriellen Liegenschaften eingesetzt. Die Komponenten unterstützen Verkabelungen für Energiemanagementsysteme nach ISO 50001 sowie für Energieaudits nach DIN EN 16247. Im Rahmen von WAN- und HAN-Netzwerktopologien ermöglichen die Steckverbindungen die bidirektionale Datenübertragung zur flexiblen Tarifgestaltung, zeitgenauen Verbrauchserfassung und gezielten Netzregelung von Großverbrauchern.

Ergebnisse und operativer Einfluss
Die werkseitige Auslegung der Patchkabel auf 6 kV Stoßspannung vermeidet zusätzliche manuelle Isolierschritte und senkt die Installationskosten pro Zählerfeld. Die Auslegung auf Cat. 6A mit Übertragungsraten von bis zu 10 Gbit/s verhindert einen vorzeitigen Austausch der Datenverkabelung bei künftigen Netzerweiterungen. Betreiber und Installateure erhalten eine normkonforme Infrastruktur, die die geforderte Steuerbarkeit dezentraler elektrischer Anlagen dauerhaft sicherstellt.
