Balkenkupplungen für präzisere Bewegungssteuerung

Eine präzise Drehmomentübertragung und die Fähigkeit, Ausrichtungsfehler auszugleichen, sind zentrale Anforderungen in servogesteuerten Maschinen, Robotiksystemen und Positionieranwendungen. Balkenkupplungen werden in solchen Systemen häufig eingesetzt, da sie Flexibilität mit einer präzisen Bewegungsübertragung kombinieren. In diesem Kontext hat Ruland eine neue Serie von Balkenkupplungen für Anwendungen der präzisen Bewegungssteuerung vorgestellt.

Sechs-Helix-Design für höhere Steifigkeit und Ausrichtungs­toleranz

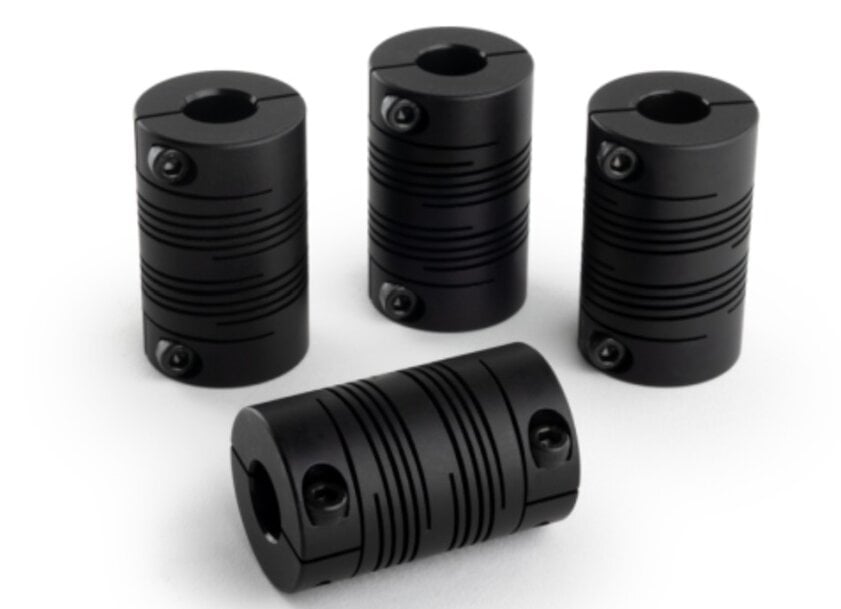

Die neu eingeführten D-Series Balkenkupplungen verfügen über eine Konstruktion mit sechs Helix-Schnitten, die eine höhere Torsionssteifigkeit im Vergleich zu ein- oder vierfach geschlitzten helikalen Kupplungen ermöglicht und gleichzeitig die Flexibilität zur Kompensation von Wellenfehlstellungen beibehält.

Die Kupplungen unterstützen Bohrungsdurchmesser von 4 mm bis 25 mm und können Winkelversätze von bis zu 7 Grad ausgleichen. Eine eloxierte Oberfläche erhöht die Korrosionsbeständigkeit, was in Automatisierungsumgebungen mit Feuchtigkeit, Reinigungsprozessen oder chemischer Belastung relevant sein kann.

Die Geometrie mit sechs Schnitten verteilt die elastische Verformung über den gesamten Kupplungskörper. Dadurch bleibt die Drehmomentübertragung in Servo- und Motion-Control-Systemen stabil, in denen bereits geringe Ausrichtungsfehler zu Vibrationen oder Positionsabweichungen führen können.

Geometrie für größere Abstände zwischen Wellenenden
Die D-Series verwendet zwei Gruppen aus jeweils drei spiralförmigen, breiteren Schnitten, um größere axiale Versätze auszugleichen. Diese Konstruktion führt gleichzeitig zu einer größeren Gesamtlänge der Kupplung.

Im Vergleich zu anderen Ruland-Balkenkupplungen mit identischem Außendurchmesser besitzt die D-Series die größte Bau­länge und eignet sich daher für Anwendungen mit größeren Abständen zwischen den Wellenenden. Dies ist besonders relevant bei Maschinenlayouts, in denen Motoren, Encoder und angetriebene Komponenten nicht direkt nebeneinander montiert werden können.

In solchen Konfigurationen muss die Kupplung sowohl Wellenversatz als auch axiale Bewegungen aufnehmen, ohne die Rotationsgenauigkeit zu beeinträchtigen.

Standardkupplungen für Servo- und Automatisierungssysteme
Mit der Einführung der D-Series erweitert Ruland sein Angebot an Standard-Balkenkupplungen für servogesteuerte Motion-Control-Systeme mit leichten bis mittleren Lasten. Die Verfügbarkeit standardisierter Komponenten reduziert den Bedarf an kundenspezifischen Kupplungen im Maschinenbau.

Der Einsatz von Standardkomponenten kann den mechanischen Konstruktionsprozess, Qualifizierungsverfahren und Beschaffungsprozesse bei der Entwicklung von Anlagen vereinfachen.

Materialwahl und Fertigungsprozesse
Alle D-Series Balkenkupplungen werden von Ruland mit unternehmenseigenen patentierten Fertigungsprozessen aus Aluminiumstangen des Werkstoffs 3.1355 hergestellt. Diese Aluminiumlegierung ermöglicht eine leichte Bauweise bei gleichzeitig ausreichender mechanischer Festigkeit und Ermüdungsbeständigkeit für dynamische Anwendungen.

Die Kupplungen sind für Anwendungen wie Encoder, Positioniersysteme, Robotikplattformen, medizinische Geräte und automatisierte Anlagen vorgesehen, bei denen eine präzise Drehmomentübertragung und hohe mechanische Zuverlässigkeit für eine stabile Bewegungssteuerung erforderlich sind.
